Importer et exporter vos plans avec KutchCAD
Les échanges de fichiers permettent de réutiliser les documents de vos partenaires pour préparer la maquette, les métrés et les pièces de votre projet.
Plans 2D, images et maquettes
KutchCAD exploite notamment les formats DWG, DXF, PDF vectoriel, les images et les maquettes IFC. L’import et l’export possibles dépendent du format, de sa version et des données qu’il contient.
Avant d’importer
- Identifier le format et la version du fichier.
- Vérifier les unités, les coordonnées et l’échelle avec une dimension connue.
- Contrôler les niveaux, les calques et les informations utiles aux ouvrages.
- Comparer le résultat importé au document de référence.
PDF vectoriel et plan scanné
Un PDF vectoriel contient des informations graphiques différentes de celles d’une image scannée. Avec un document raster, la lisibilité, l’échelle et le travail de reconstitution sont déterminants pour le métré.

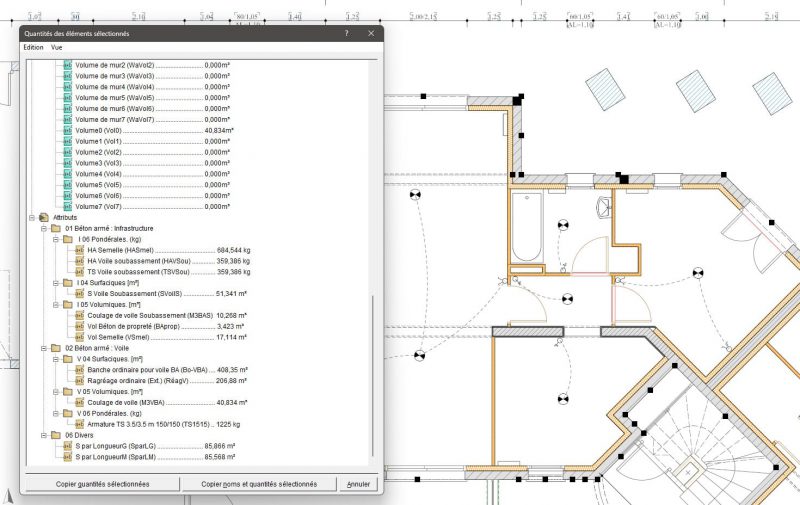

Maquette IFC et quantités
Une maquette numérique peut fournir des éléments et des propriétés utiles. Contrôlez son périmètre et associez les ouvrages et formules correspondant à votre méthode avant de valider les quantitatifs.
Préparer un export pour un partenaire
Convenez du format et des informations attendues, puis vérifiez le fichier dans l’environnement de destination. Une démonstration avec vos fichiers permet d’examiner la compatibilité du parcours.
