Ouvrir et exploiter des fichiers DWG et DXF avec KutchCAD
Les plans CAO reçus de vos partenaires peuvent servir de base au métré et à la reconstitution du projet. Contrôlez leur contenu avant d’en exploiter les dimensions.

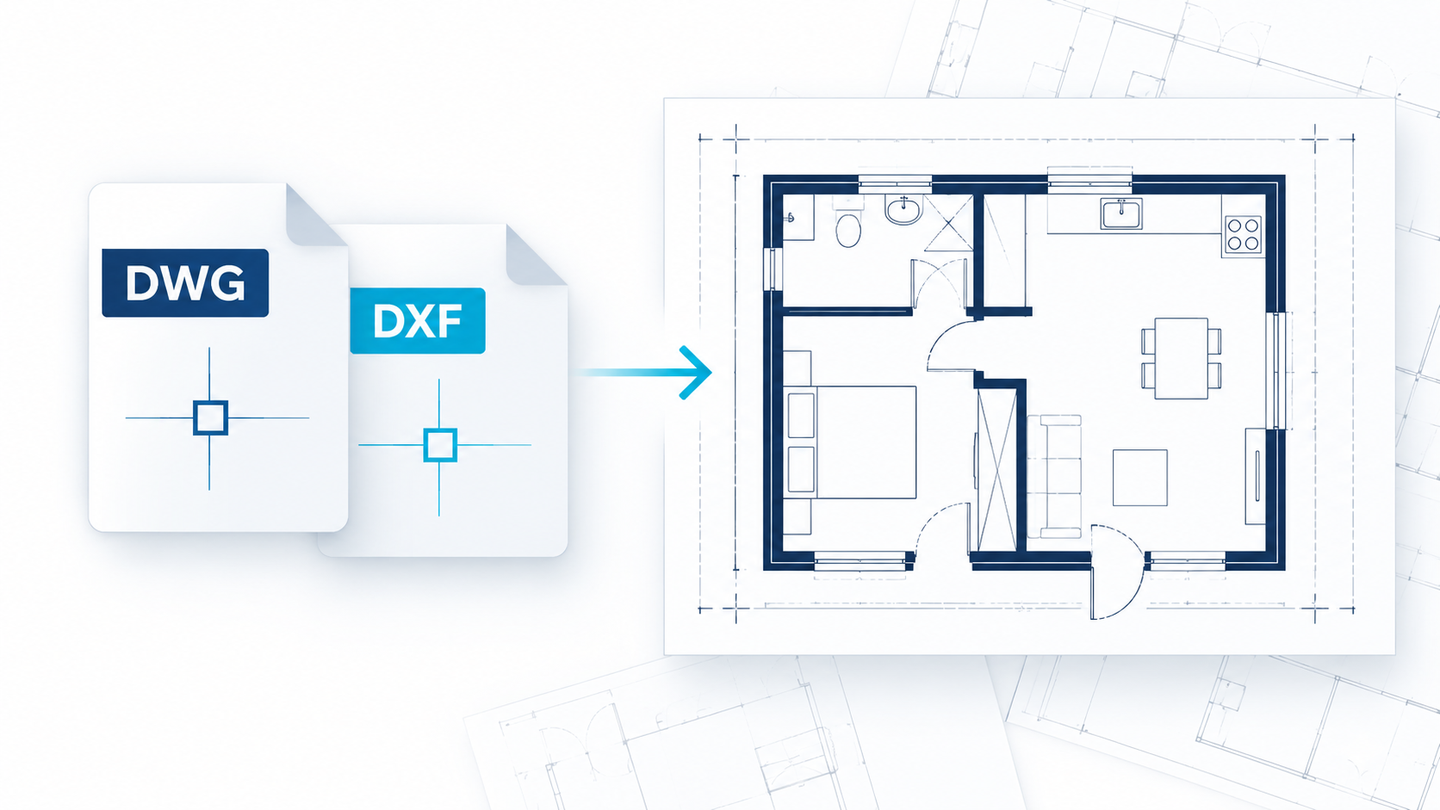

Pourquoi utiliser les plans DWG et DXF ?
Ces formats permettent d’échanger des dessins techniques entre logiciels compatibles. Les informations effectivement disponibles dépendent du fichier, de sa version et des objets utilisés par son auteur.
Les vérifications à l’ouverture
- Identifier le format et la version du document.
- Contrôler les unités et une dimension de référence.
- Vérifier les niveaux, les calques et les éléments utiles à votre lot.
- Comparer l’affichage au plan fourni par votre partenaire.
Passer du dessin aux quantités
L’ouverture du fichier n’est qu’une étape. Les éléments doivent être organisés et associés aux ouvrages et aux formules de calcul avant de produire et de contrôler les quantitatifs.
Et si le fichier s’exploite mal ?
Présentez le document d’origine et les informations attendues à l’équipe EDICAD. Une vérification avec vos fichiers permet d’examiner le format, la version et le parcours adapté, plutôt que de supposer une compatibilité avec tous les objets.
